Solve a 2D L-shape topology optimization problem¶
from __future__ import annotations
from gemseo import configure_logger
from gemseo import create_scenario
from gemseo.problems.topo_opt.topopt_initialize import (
initialize_design_space_and_discipline_to,
)
configure_logger()
<RootLogger root (INFO)>
Setup the topology optimization problem¶
Define the target volume fractio:
volume_fraction = 0.3
Define the problem type:
problem_name = "L-Shape"
Define the number of elements in the x- and y- directions:
n_x = 25
n_y = 25
Define the full material Young’s modulus and Poisson’s ratio:
e0 = 1
nu = 0.3
Define the penalty of the SIMP approach:
penalty = 3
Define the minimum member size in the solution:
min_member_size = 1.5
Instantiate the DesignSpace
and the disciplines:
design_space, disciplines = initialize_design_space_and_discipline_to(
problem=problem_name,
n_x=n_x,
n_y=n_y,
e0=e0,
nu=nu,
penalty=penalty,
min_member_size=min_member_size,
vf0=volume_fraction,
)
Solve the topology optimization problem¶
Generate an MDOScenario
:
scenario = create_scenario(
disciplines,
"DisciplinaryOpt",
"compliance",
design_space,
)
Add the volume fraction constraint to the scenario:
scenario.add_constraint(
"volume fraction", constraint_type="ineq", value=volume_fraction
)
Generate the XDSM
scenario.xdsmize()

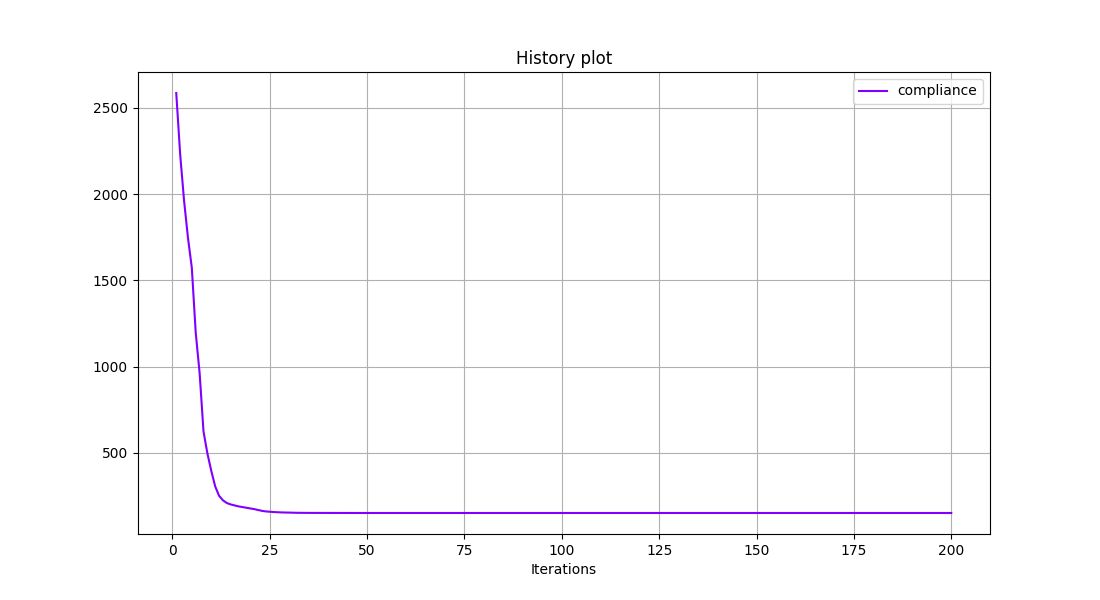

Execute the scenario
scenario.execute({"max_iter": 200, "algo": "NLOPT_MMA"})
INFO - 13:57:21:
INFO - 13:57:21: *** Start MDOScenario execution ***
INFO - 13:57:21: MDOScenario
INFO - 13:57:21: Disciplines: DensityFilter FininiteElementAnalysis MaterialModelInterpolation VolumeFraction
INFO - 13:57:21: MDO formulation: DisciplinaryOpt
INFO - 13:57:21: Optimization problem:
INFO - 13:57:21: minimize compliance(x)
INFO - 13:57:21: with respect to x
INFO - 13:57:21: subject to constraints:
INFO - 13:57:21: volume fraction(x) <= 0.3
INFO - 13:57:21: Solving optimization problem with algorithm NLOPT_MMA:
INFO - 13:57:21: 1%| | 2/200 [00:00<00:07, 28.02 it/sec, obj=2.23e+3]
INFO - 13:57:21: 2%|▏ | 3/200 [00:00<00:06, 31.99 it/sec, obj=1.96e+3]
INFO - 13:57:21: 2%|▏ | 4/200 [00:00<00:05, 34.67 it/sec, obj=1.75e+3]
INFO - 13:57:21: 2%|▎ | 5/200 [00:00<00:05, 36.25 it/sec, obj=1.57e+3]
INFO - 13:57:21: 3%|▎ | 6/200 [00:00<00:05, 37.43 it/sec, obj=1.2e+3]
INFO - 13:57:21: 4%|▎ | 7/200 [00:00<00:05, 38.29 it/sec, obj=963]
INFO - 13:57:21: 4%|▍ | 8/200 [00:00<00:04, 39.03 it/sec, obj=624]
INFO - 13:57:21: 4%|▍ | 9/200 [00:00<00:04, 39.67 it/sec, obj=497]
INFO - 13:57:21: 5%|▌ | 10/200 [00:00<00:04, 40.18 it/sec, obj=395]
INFO - 13:57:21: 6%|▌ | 11/200 [00:00<00:04, 40.63 it/sec, obj=306]
INFO - 13:57:21: 6%|▌ | 12/200 [00:00<00:04, 41.03 it/sec, obj=251]
INFO - 13:57:21: 6%|▋ | 13/200 [00:00<00:04, 41.42 it/sec, obj=225]
INFO - 13:57:21: 7%|▋ | 14/200 [00:00<00:04, 41.83 it/sec, obj=209]
INFO - 13:57:21: 8%|▊ | 15/200 [00:00<00:04, 42.21 it/sec, obj=201]
INFO - 13:57:21: 8%|▊ | 16/200 [00:00<00:04, 42.48 it/sec, obj=195]
INFO - 13:57:21: 8%|▊ | 17/200 [00:00<00:04, 42.70 it/sec, obj=190]
INFO - 13:57:21: 9%|▉ | 18/200 [00:00<00:04, 42.95 it/sec, obj=186]
INFO - 13:57:21: 10%|▉ | 19/200 [00:00<00:04, 43.16 it/sec, obj=182]
INFO - 13:57:21: 10%|█ | 20/200 [00:00<00:04, 43.40 it/sec, obj=178]
INFO - 13:57:21: 10%|█ | 21/200 [00:00<00:04, 43.59 it/sec, obj=174]
INFO - 13:57:21: 11%|█ | 22/200 [00:00<00:04, 43.72 it/sec, obj=169]
INFO - 13:57:21: 12%|█▏ | 23/200 [00:00<00:04, 43.85 it/sec, obj=164]
INFO - 13:57:21: 12%|█▏ | 24/200 [00:00<00:03, 44.06 it/sec, obj=161]
INFO - 13:57:21: 12%|█▎ | 25/200 [00:00<00:03, 44.24 it/sec, obj=159]
INFO - 13:57:21: 13%|█▎ | 26/200 [00:00<00:03, 44.44 it/sec, obj=157]
INFO - 13:57:21: 14%|█▎ | 27/200 [00:00<00:03, 44.56 it/sec, obj=156]
INFO - 13:57:21: 14%|█▍ | 28/200 [00:00<00:03, 44.70 it/sec, obj=155]
INFO - 13:57:22: 14%|█▍ | 29/200 [00:00<00:03, 44.85 it/sec, obj=154]
INFO - 13:57:22: 15%|█▌ | 30/200 [00:00<00:03, 44.99 it/sec, obj=154]
INFO - 13:57:22: 16%|█▌ | 31/200 [00:00<00:03, 45.10 it/sec, obj=153]
INFO - 13:57:22: 16%|█▌ | 32/200 [00:00<00:03, 45.16 it/sec, obj=153]
INFO - 13:57:22: 16%|█▋ | 33/200 [00:00<00:03, 45.26 it/sec, obj=152]
INFO - 13:57:22: 17%|█▋ | 34/200 [00:00<00:03, 45.33 it/sec, obj=152]
INFO - 13:57:22: 18%|█▊ | 35/200 [00:00<00:03, 45.40 it/sec, obj=152]
INFO - 13:57:22: 18%|█▊ | 36/200 [00:00<00:03, 45.45 it/sec, obj=152]
INFO - 13:57:22: 18%|█▊ | 37/200 [00:00<00:03, 45.54 it/sec, obj=152]
INFO - 13:57:22: 19%|█▉ | 38/200 [00:00<00:03, 45.61 it/sec, obj=152]
INFO - 13:57:22: 20%|█▉ | 39/200 [00:00<00:03, 45.68 it/sec, obj=152]
INFO - 13:57:22: 20%|██ | 40/200 [00:00<00:03, 45.70 it/sec, obj=152]
INFO - 13:57:22: 20%|██ | 41/200 [00:00<00:03, 45.72 it/sec, obj=152]
INFO - 13:57:22: 21%|██ | 42/200 [00:00<00:03, 45.78 it/sec, obj=152]
INFO - 13:57:22: 22%|██▏ | 43/200 [00:00<00:03, 45.82 it/sec, obj=152]
INFO - 13:57:22: 22%|██▏ | 44/200 [00:00<00:03, 45.88 it/sec, obj=152]
INFO - 13:57:22: 22%|██▎ | 45/200 [00:00<00:03, 45.89 it/sec, obj=152]
INFO - 13:57:22: 23%|██▎ | 46/200 [00:01<00:03, 45.91 it/sec, obj=152]
INFO - 13:57:22: 24%|██▎ | 47/200 [00:01<00:03, 46.00 it/sec, obj=152]
INFO - 13:57:22: 24%|██▍ | 48/200 [00:01<00:03, 46.10 it/sec, obj=152]
INFO - 13:57:22: 24%|██▍ | 49/200 [00:01<00:03, 46.17 it/sec, obj=152]
INFO - 13:57:22: 25%|██▌ | 50/200 [00:01<00:03, 46.22 it/sec, obj=152]
INFO - 13:57:22: 26%|██▌ | 51/200 [00:01<00:03, 46.28 it/sec, obj=152]
INFO - 13:57:22: 26%|██▌ | 52/200 [00:01<00:03, 46.32 it/sec, obj=152]
INFO - 13:57:22: 26%|██▋ | 53/200 [00:01<00:03, 46.34 it/sec, obj=152]
INFO - 13:57:22: 27%|██▋ | 54/200 [00:01<00:03, 46.35 it/sec, obj=152]
INFO - 13:57:22: 28%|██▊ | 55/200 [00:01<00:03, 46.37 it/sec, obj=152]
INFO - 13:57:22: 28%|██▊ | 56/200 [00:01<00:03, 46.42 it/sec, obj=152]
INFO - 13:57:22: 28%|██▊ | 57/200 [00:01<00:03, 46.46 it/sec, obj=152]
INFO - 13:57:22: 29%|██▉ | 58/200 [00:01<00:03, 46.51 it/sec, obj=152]
INFO - 13:57:22: 30%|██▉ | 59/200 [00:01<00:03, 46.54 it/sec, obj=152]
INFO - 13:57:22: 30%|███ | 60/200 [00:01<00:03, 46.59 it/sec, obj=152]
INFO - 13:57:22: 30%|███ | 61/200 [00:01<00:02, 46.62 it/sec, obj=152]
INFO - 13:57:22: 31%|███ | 62/200 [00:01<00:02, 46.66 it/sec, obj=152]
INFO - 13:57:22: 32%|███▏ | 63/200 [00:01<00:02, 46.71 it/sec, obj=152]
INFO - 13:57:22: 32%|███▏ | 64/200 [00:01<00:02, 46.75 it/sec, obj=152]
INFO - 13:57:22: 32%|███▎ | 65/200 [00:01<00:02, 46.76 it/sec, obj=152]
INFO - 13:57:22: 33%|███▎ | 66/200 [00:01<00:02, 46.80 it/sec, obj=152]
INFO - 13:57:22: 34%|███▎ | 67/200 [00:01<00:02, 46.84 it/sec, obj=152]
INFO - 13:57:22: 34%|███▍ | 68/200 [00:01<00:02, 46.86 it/sec, obj=152]
INFO - 13:57:22: 34%|███▍ | 69/200 [00:01<00:02, 46.89 it/sec, obj=152]
INFO - 13:57:22: 35%|███▌ | 70/200 [00:01<00:02, 46.92 it/sec, obj=152]
INFO - 13:57:22: 36%|███▌ | 71/200 [00:01<00:02, 46.97 it/sec, obj=152]
INFO - 13:57:22: 36%|███▌ | 72/200 [00:01<00:02, 46.99 it/sec, obj=152]
INFO - 13:57:22: 36%|███▋ | 73/200 [00:01<00:02, 47.02 it/sec, obj=152]
INFO - 13:57:22: 37%|███▋ | 74/200 [00:01<00:02, 47.06 it/sec, obj=152]
INFO - 13:57:22: 38%|███▊ | 75/200 [00:01<00:02, 47.13 it/sec, obj=152]
INFO - 13:57:22: 38%|███▊ | 76/200 [00:01<00:02, 47.17 it/sec, obj=152]
INFO - 13:57:22: 38%|███▊ | 77/200 [00:01<00:02, 47.22 it/sec, obj=152]
INFO - 13:57:23: 39%|███▉ | 78/200 [00:01<00:02, 47.23 it/sec, obj=152]
INFO - 13:57:23: 40%|███▉ | 79/200 [00:01<00:02, 47.26 it/sec, obj=152]
INFO - 13:57:23: 40%|████ | 80/200 [00:01<00:02, 47.28 it/sec, obj=152]
INFO - 13:57:23: 40%|████ | 81/200 [00:01<00:02, 47.32 it/sec, obj=152]
INFO - 13:57:23: 41%|████ | 82/200 [00:01<00:02, 47.36 it/sec, obj=152]
INFO - 13:57:23: 42%|████▏ | 83/200 [00:01<00:02, 47.38 it/sec, obj=152]
INFO - 13:57:23: 42%|████▏ | 84/200 [00:01<00:02, 47.41 it/sec, obj=152]
INFO - 13:57:23: 42%|████▎ | 85/200 [00:01<00:02, 47.45 it/sec, obj=152]
INFO - 13:57:23: 43%|████▎ | 86/200 [00:01<00:02, 47.47 it/sec, obj=152]
INFO - 13:57:23: 44%|████▎ | 87/200 [00:01<00:02, 47.50 it/sec, obj=152]
INFO - 13:57:23: 44%|████▍ | 88/200 [00:01<00:02, 47.52 it/sec, obj=152]
INFO - 13:57:23: 44%|████▍ | 89/200 [00:01<00:02, 47.56 it/sec, obj=152]
INFO - 13:57:23: 45%|████▌ | 90/200 [00:01<00:02, 47.58 it/sec, obj=152]
INFO - 13:57:23: 46%|████▌ | 91/200 [00:01<00:02, 47.58 it/sec, obj=152]
INFO - 13:57:23: 46%|████▌ | 92/200 [00:01<00:02, 47.61 it/sec, obj=152]
INFO - 13:57:23: 46%|████▋ | 93/200 [00:01<00:02, 47.64 it/sec, obj=152]
INFO - 13:57:23: 47%|████▋ | 94/200 [00:01<00:02, 47.68 it/sec, obj=152]
INFO - 13:57:23: 48%|████▊ | 95/200 [00:01<00:02, 47.70 it/sec, obj=152]
INFO - 13:57:23: 48%|████▊ | 96/200 [00:02<00:02, 47.71 it/sec, obj=152]
INFO - 13:57:23: 48%|████▊ | 97/200 [00:02<00:02, 47.74 it/sec, obj=152]
INFO - 13:57:23: 49%|████▉ | 98/200 [00:02<00:02, 47.78 it/sec, obj=152]
INFO - 13:57:23: 50%|████▉ | 99/200 [00:02<00:02, 47.81 it/sec, obj=152]
INFO - 13:57:23: 50%|█████ | 100/200 [00:02<00:02, 47.83 it/sec, obj=152]
INFO - 13:57:23: 50%|█████ | 101/200 [00:02<00:02, 47.85 it/sec, obj=152]
INFO - 13:57:23: 51%|█████ | 102/200 [00:02<00:02, 47.88 it/sec, obj=152]
INFO - 13:57:23: 52%|█████▏ | 103/200 [00:02<00:02, 47.90 it/sec, obj=152]
INFO - 13:57:23: 52%|█████▏ | 104/200 [00:02<00:02, 47.92 it/sec, obj=152]
INFO - 13:57:23: 52%|█████▎ | 105/200 [00:02<00:01, 47.93 it/sec, obj=152]
INFO - 13:57:23: 53%|█████▎ | 106/200 [00:02<00:01, 47.95 it/sec, obj=152]
INFO - 13:57:23: 54%|█████▎ | 107/200 [00:02<00:01, 47.97 it/sec, obj=152]
INFO - 13:57:23: 54%|█████▍ | 108/200 [00:02<00:01, 47.98 it/sec, obj=152]
INFO - 13:57:23: 55%|█████▍ | 109/200 [00:02<00:01, 47.99 it/sec, obj=152]
INFO - 13:57:23: 55%|█████▌ | 110/200 [00:02<00:01, 48.00 it/sec, obj=152]
INFO - 13:57:23: 56%|█████▌ | 111/200 [00:02<00:01, 48.02 it/sec, obj=152]
INFO - 13:57:23: 56%|█████▌ | 112/200 [00:02<00:01, 48.04 it/sec, obj=152]
INFO - 13:57:23: 56%|█████▋ | 113/200 [00:02<00:01, 48.04 it/sec, obj=152]
INFO - 13:57:23: 57%|█████▋ | 114/200 [00:02<00:01, 48.05 it/sec, obj=152]
INFO - 13:57:23: 57%|█████▊ | 115/200 [00:02<00:01, 48.06 it/sec, obj=152]
INFO - 13:57:23: 58%|█████▊ | 116/200 [00:02<00:01, 48.08 it/sec, obj=152]
INFO - 13:57:23: 58%|█████▊ | 117/200 [00:02<00:01, 48.10 it/sec, obj=152]
INFO - 13:57:23: 59%|█████▉ | 118/200 [00:02<00:01, 48.12 it/sec, obj=152]
INFO - 13:57:23: 60%|█████▉ | 119/200 [00:02<00:01, 48.14 it/sec, obj=152]
INFO - 13:57:23: 60%|██████ | 120/200 [00:02<00:01, 48.15 it/sec, obj=152]
INFO - 13:57:23: 60%|██████ | 121/200 [00:02<00:01, 48.17 it/sec, obj=152]
INFO - 13:57:23: 61%|██████ | 122/200 [00:02<00:01, 48.19 it/sec, obj=152]
INFO - 13:57:23: 62%|██████▏ | 123/200 [00:02<00:01, 48.21 it/sec, obj=152]
INFO - 13:57:23: 62%|██████▏ | 124/200 [00:02<00:01, 48.22 it/sec, obj=152]
INFO - 13:57:23: 62%|██████▎ | 125/200 [00:02<00:01, 48.23 it/sec, obj=152]
INFO - 13:57:23: 63%|██████▎ | 126/200 [00:02<00:01, 48.25 it/sec, obj=152]
INFO - 13:57:23: 64%|██████▎ | 127/200 [00:02<00:01, 48.27 it/sec, obj=152]
INFO - 13:57:24: 64%|██████▍ | 128/200 [00:02<00:01, 48.29 it/sec, obj=152]
INFO - 13:57:24: 64%|██████▍ | 129/200 [00:02<00:01, 48.31 it/sec, obj=152]
INFO - 13:57:24: 65%|██████▌ | 130/200 [00:02<00:01, 48.31 it/sec, obj=152]
INFO - 13:57:24: 66%|██████▌ | 131/200 [00:02<00:01, 48.33 it/sec, obj=152]
INFO - 13:57:24: 66%|██████▌ | 132/200 [00:02<00:01, 48.35 it/sec, obj=152]
INFO - 13:57:24: 66%|██████▋ | 133/200 [00:02<00:01, 48.36 it/sec, obj=152]
INFO - 13:57:24: 67%|██████▋ | 134/200 [00:02<00:01, 48.38 it/sec, obj=152]
INFO - 13:57:24: 68%|██████▊ | 135/200 [00:02<00:01, 48.40 it/sec, obj=152]
INFO - 13:57:24: 68%|██████▊ | 136/200 [00:02<00:01, 48.43 it/sec, obj=152]
INFO - 13:57:24: 68%|██████▊ | 137/200 [00:02<00:01, 48.46 it/sec, obj=152]
INFO - 13:57:24: 69%|██████▉ | 138/200 [00:02<00:01, 48.48 it/sec, obj=152]
INFO - 13:57:24: 70%|██████▉ | 139/200 [00:02<00:01, 48.47 it/sec, obj=152]
INFO - 13:57:24: 70%|███████ | 140/200 [00:02<00:01, 48.47 it/sec, obj=152]
INFO - 13:57:24: 70%|███████ | 141/200 [00:02<00:01, 48.47 it/sec, obj=152]
INFO - 13:57:24: 71%|███████ | 142/200 [00:02<00:01, 48.48 it/sec, obj=152]
INFO - 13:57:24: 72%|███████▏ | 143/200 [00:02<00:01, 48.51 it/sec, obj=152]
INFO - 13:57:24: 72%|███████▏ | 144/200 [00:02<00:01, 48.53 it/sec, obj=152]
INFO - 13:57:24: 72%|███████▎ | 145/200 [00:02<00:01, 48.54 it/sec, obj=152]
INFO - 13:57:24: 73%|███████▎ | 146/200 [00:03<00:01, 48.55 it/sec, obj=152]
INFO - 13:57:24: 74%|███████▎ | 147/200 [00:03<00:01, 48.57 it/sec, obj=152]
INFO - 13:57:24: 74%|███████▍ | 148/200 [00:03<00:01, 48.59 it/sec, obj=152]
INFO - 13:57:24: 74%|███████▍ | 149/200 [00:03<00:01, 48.62 it/sec, obj=152]
INFO - 13:57:24: 75%|███████▌ | 150/200 [00:03<00:01, 48.64 it/sec, obj=152]
INFO - 13:57:24: 76%|███████▌ | 151/200 [00:03<00:01, 48.66 it/sec, obj=152]
INFO - 13:57:24: 76%|███████▌ | 152/200 [00:03<00:00, 48.68 it/sec, obj=152]
INFO - 13:57:24: 76%|███████▋ | 153/200 [00:03<00:00, 48.69 it/sec, obj=152]
INFO - 13:57:24: 77%|███████▋ | 154/200 [00:03<00:00, 48.70 it/sec, obj=152]
INFO - 13:57:24: 78%|███████▊ | 155/200 [00:03<00:00, 48.72 it/sec, obj=152]
INFO - 13:57:24: 78%|███████▊ | 156/200 [00:03<00:00, 48.73 it/sec, obj=152]
INFO - 13:57:24: 78%|███████▊ | 157/200 [00:03<00:00, 48.74 it/sec, obj=152]
INFO - 13:57:24: 79%|███████▉ | 158/200 [00:03<00:00, 48.76 it/sec, obj=152]
INFO - 13:57:24: 80%|███████▉ | 159/200 [00:03<00:00, 48.77 it/sec, obj=152]
INFO - 13:57:24: 80%|████████ | 160/200 [00:03<00:00, 48.79 it/sec, obj=152]
INFO - 13:57:24: 80%|████████ | 161/200 [00:03<00:00, 48.81 it/sec, obj=152]
INFO - 13:57:24: 81%|████████ | 162/200 [00:03<00:00, 48.82 it/sec, obj=152]
INFO - 13:57:24: 82%|████████▏ | 163/200 [00:03<00:00, 48.84 it/sec, obj=152]
INFO - 13:57:24: 82%|████████▏ | 164/200 [00:03<00:00, 48.85 it/sec, obj=152]
INFO - 13:57:24: 82%|████████▎ | 165/200 [00:03<00:00, 48.86 it/sec, obj=152]
INFO - 13:57:24: 83%|████████▎ | 166/200 [00:03<00:00, 48.87 it/sec, obj=152]
INFO - 13:57:24: 84%|████████▎ | 167/200 [00:03<00:00, 48.89 it/sec, obj=152]
INFO - 13:57:24: 84%|████████▍ | 168/200 [00:03<00:00, 48.90 it/sec, obj=152]
INFO - 13:57:24: 84%|████████▍ | 169/200 [00:03<00:00, 48.92 it/sec, obj=152]
INFO - 13:57:24: 85%|████████▌ | 170/200 [00:03<00:00, 48.93 it/sec, obj=152]
INFO - 13:57:24: 86%|████████▌ | 171/200 [00:03<00:00, 48.94 it/sec, obj=152]
INFO - 13:57:24: 86%|████████▌ | 172/200 [00:03<00:00, 48.95 it/sec, obj=152]
INFO - 13:57:24: 86%|████████▋ | 173/200 [00:03<00:00, 48.96 it/sec, obj=152]
INFO - 13:57:24: 87%|████████▋ | 174/200 [00:03<00:00, 48.97 it/sec, obj=152]
INFO - 13:57:24: 88%|████████▊ | 175/200 [00:03<00:00, 48.98 it/sec, obj=152]
INFO - 13:57:24: 88%|████████▊ | 176/200 [00:03<00:00, 48.99 it/sec, obj=152]
INFO - 13:57:24: 88%|████████▊ | 177/200 [00:03<00:00, 49.00 it/sec, obj=152]
INFO - 13:57:24: 89%|████████▉ | 178/200 [00:03<00:00, 48.98 it/sec, obj=152]
INFO - 13:57:25: 90%|████████▉ | 179/200 [00:03<00:00, 48.94 it/sec, obj=152]
INFO - 13:57:25: 90%|█████████ | 180/200 [00:03<00:00, 48.95 it/sec, obj=152]
INFO - 13:57:25: 90%|█████████ | 181/200 [00:03<00:00, 48.96 it/sec, obj=152]
INFO - 13:57:25: 91%|█████████ | 182/200 [00:03<00:00, 48.97 it/sec, obj=152]
INFO - 13:57:25: 92%|█████████▏| 183/200 [00:03<00:00, 48.98 it/sec, obj=152]
INFO - 13:57:25: 92%|█████████▏| 184/200 [00:03<00:00, 48.98 it/sec, obj=152]
INFO - 13:57:25: 92%|█████████▎| 185/200 [00:03<00:00, 48.99 it/sec, obj=152]
INFO - 13:57:25: 93%|█████████▎| 186/200 [00:03<00:00, 49.00 it/sec, obj=152]
INFO - 13:57:25: 94%|█████████▎| 187/200 [00:03<00:00, 49.01 it/sec, obj=152]
INFO - 13:57:25: 94%|█████████▍| 188/200 [00:03<00:00, 49.01 it/sec, obj=152]
INFO - 13:57:25: 94%|█████████▍| 189/200 [00:03<00:00, 49.01 it/sec, obj=152]
INFO - 13:57:25: 95%|█████████▌| 190/200 [00:03<00:00, 49.02 it/sec, obj=152]
INFO - 13:57:25: 96%|█████████▌| 191/200 [00:03<00:00, 49.02 it/sec, obj=152]
INFO - 13:57:25: 96%|█████████▌| 192/200 [00:03<00:00, 49.03 it/sec, obj=152]
INFO - 13:57:25: 96%|█████████▋| 193/200 [00:03<00:00, 49.04 it/sec, obj=152]
INFO - 13:57:25: 97%|█████████▋| 194/200 [00:03<00:00, 49.05 it/sec, obj=152]
INFO - 13:57:25: 98%|█████████▊| 195/200 [00:03<00:00, 49.06 it/sec, obj=152]
INFO - 13:57:25: 98%|█████████▊| 196/200 [00:03<00:00, 49.07 it/sec, obj=152]
INFO - 13:57:25: 98%|█████████▊| 197/200 [00:04<00:00, 49.09 it/sec, obj=152]
INFO - 13:57:25: 99%|█████████▉| 198/200 [00:04<00:00, 49.11 it/sec, obj=152]
INFO - 13:57:25: 100%|█████████▉| 199/200 [00:04<00:00, 49.13 it/sec, obj=152]
INFO - 13:57:25: 100%|██████████| 200/200 [00:04<00:00, 49.29 it/sec, obj=152]
INFO - 13:57:25: Optimization result:
INFO - 13:57:25: Optimizer info:
INFO - 13:57:25: Status: None
INFO - 13:57:25: Message: Maximum number of iterations reached. GEMSEO Stopped the driver
INFO - 13:57:25: Number of calls to the objective function by the optimizer: 201
INFO - 13:57:25: Solution:
INFO - 13:57:25: The solution is feasible.
INFO - 13:57:25: Objective: 151.6287318635838
INFO - 13:57:25: Standardized constraints:
INFO - 13:57:25: [volume fraction-0.3] = 1.0976701955156543e-06
INFO - 13:57:25: *** End MDOScenario execution (time: 0:00:04.072333) ***
{'max_iter': 200, 'algo': 'NLOPT_MMA'}
Results¶
Post-process the optimization history:
scenario.post_process(
"BasicHistory", variable_names=["compliance"], show=True, save=False
)
<gemseo.post.basic_history.BasicHistory object at 0x7f28cf91ba30>
Plot the solution
scenario.post_process("TopologyView", n_x=n_x, n_y=n_y, show=True, save=False)
<gemseo.post.topology_view.TopologyView object at 0x7f28cfb2b520>
Total running time of the script: (0 minutes 4.352 seconds)
